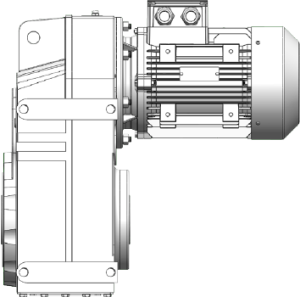

D Serisi
Paralel Milli Helisel Dişli Redüktörler
Giriş ve çıkış milleri birbirine belli bir mesafede paralel olan, gövde yan yüzeylerindeki civata delikleri, çıkış flanşı veya tork kolu ile makineye montaj edilen helisel dişli redüktörlerdir
Giriş Opsiyonları

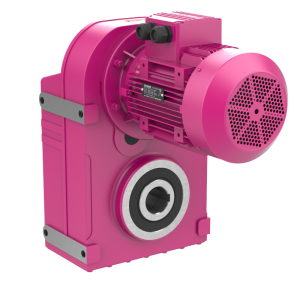

DR Serisi Direkt Motor Akupleli |

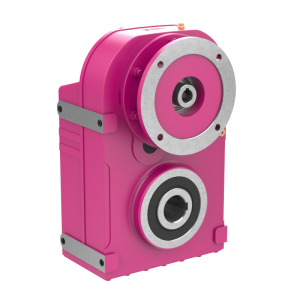

DN Serisi IEC B5/B14 Flanşlı |

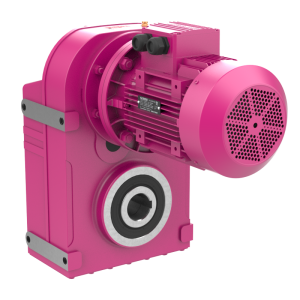

DV Serisi IEC B5/B14 Motor Montajlı |

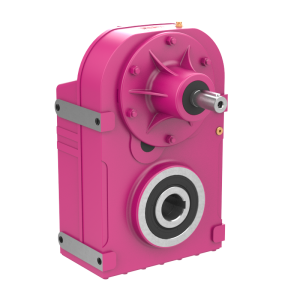

DT Serisi Motorsuz Giriş Milli |
|---|
Çıkış Opsiyonları
D.00 Serisi Delik Milli |

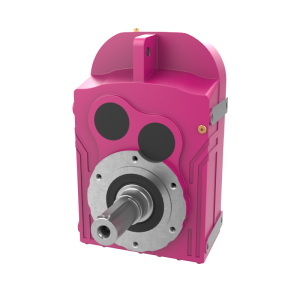

D.01 Serisi Mil Çıkışlı |

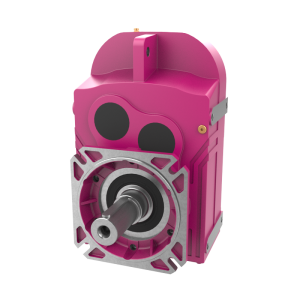

D.02 Serisi Mil Çıkışlı Flanş Bağlantılı |

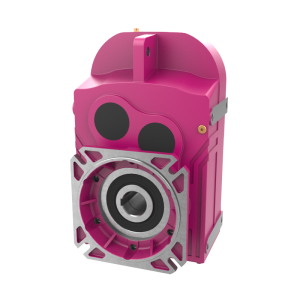

D.03 Serisi Delik Milli Flanş Bağlantılı |
|---|

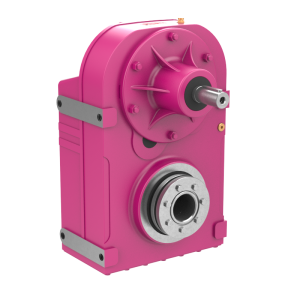

D.0S Serisi Sıkma Bilezikli Delik Milli |

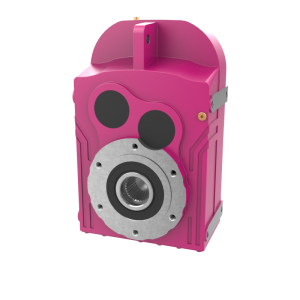

D.0K Serisi (DIN 5480) Çoklu Kamalı Delik Milli |

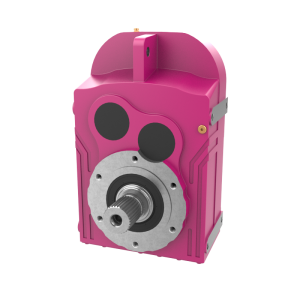

D.1K Serisi (DIN 5480) Çoklu Kamalı Mil Çıkışlı |

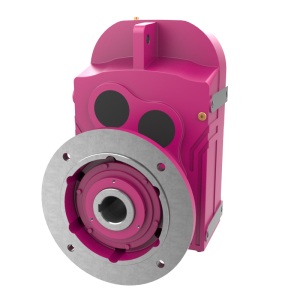

D.B.0A Serisi Delik Milli Drywell |
|---|
D.B.1A Serisi Mil Çıkışlı Drywell |

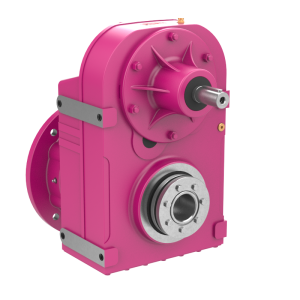

D.B.SA Serisi Sıkma Bilezikli Drywell |

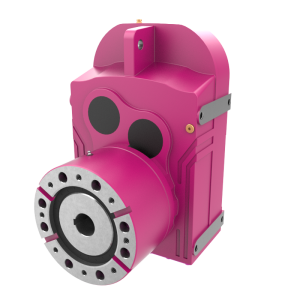

D.E.0E Serisi Ekstruder Çıkışlı |

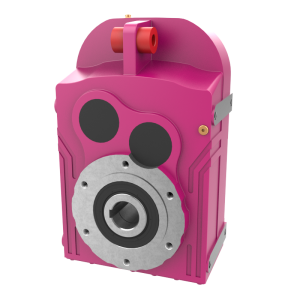

D.TK Serisi Tork Kolu Bağlantılı |
|---|
ÖZELLİKLER ve AVANTAJLARI
- Monoblok gövde tasarımı
- 2 ve 3 kademenin aynı gövde içerisinde verilmesi
- İlave redüktör akuplesi ile 6 kademeye kadar redüksiyon
- Yüksek radyal ve eksenel yükler için rulman çözümleri
- Farklı çıkış mil opsiyonları (Delik milli, dolu milli, sıkma bilezikli milli, çoklu kamalı delik milli, çoklu kamalı dolu milli)
- Ekstrüder uygulamaları için çıkış boğazı (DRE tipi)
İLAVE ÇÖZÜMLER ve AKSESUARLAR
- Opsiyonel mil ve flanş özellikleri
- Servomotorlar için özel giriş bağlantı flanşları
- Motor arkası elektromanyetik fren (24V/220V/380V)
- Mekanik kilit uygulaması
- 500-1024 pulse enkoderli çözümler
- Frekans invertörlü uygulamalarda motorlar için bağımsız fan uygulaması
Performans Değerleri
Redüktör Büyüklüğü |
Tahvil Aralığı [i] |
Nominal Tork [Nm] |
Kovan Çapı [mm] |
|---|---|---|---|
| D07 | 6 – 180 | 150 | Ø25 |
| D17 | 5 – 143 | 200 | Ø30 |
| D27 | 5 – 2.907 | 450 | Ø35 |
| D28 | 4 – 3.800 | 600 | Ø40 |
| D37 | 4 – 4.820 | 820 | Ø40 |
| D47 | 4 – 6.136 | 1.550 | Ø50 |
| D57 | 4 – 10.147 | 3.000 | Ø60 |
| D67 | 4 – 9.508 | 4.300 | Ø70 |
| D77 | 4 – 24.963 | 8.000 | Ø90 |
| D87 | 6 – 20.226 | 13.000 | Ø110 |
| D97 | 7 – 20.556 | 18.000 | Ø120 |
