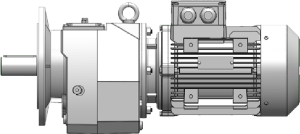

N Serisi
Flanş Bağlantılı Helisel Dişli Redüktörler
Giriş ve çıkış milleri birbirine paralel olan flanş bağlantılı ve dolu mil çıkışlı helisel dişli redüktörlerdir. Rijitlik, sızdırmazlık, ses ve dişli mukavemetlerinde büyük avantajlar sağlayan tekil gövde (monoblok) prensibine göre geliştirmiştir. Kolay montaj ve esnek kullanım olanağına sahiptir.
Giriş Opsiyonları

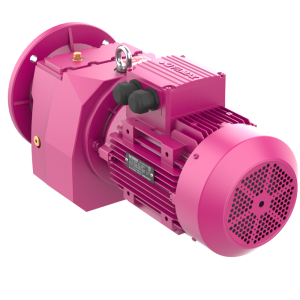

NR Serisi Direkt Motor Akupleli |

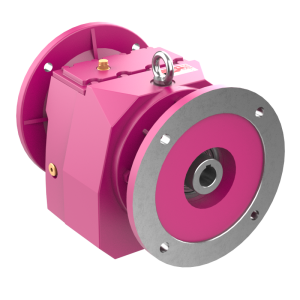

NN Serisi IEC B5/B14 Flanşlı |

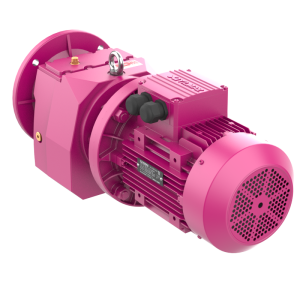

NV Serisi IEC B5/B14 Motor Montajlı |

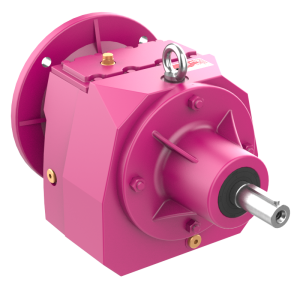

NT Serisi Motorsuz Giriş Milli |
|---|
Performans Değerleri
Redüktör Büyüklüğü |
Tahvil Aralığı [i] |
Nominal Tork [Nm] |
Çıkış Mili Çap/Boy [mm] |
|---|---|---|---|
| N00 | 4 – 45 | 82 | Ø20/40 |
| N10 | 4 – 51 | 140 | Ø25/50 |
| N17 | 3 – 99 | 200 | Ø25/50 |
| N20 | 4 – 68 | 280 | Ø30/60 |
| N27 | 3 – 2.920 | 450 | Ø35/70 |
| N28 | 3 – 3.215 | 600 | Ø35/70 |
| N37 | 3 – 4.946 | 820 | Ø40/80 |
| N47 | 3 – 7.459 | 1.550 | Ø50/100 |
| N57 | 4 – 8.092 | 3.000 | Ø60/120 |
| N67 | 3 – 17.441 | 4.300 | Ø70/140 |
| N77 | 5 – 23.464 | 8.000 | Ø90/170 |
| N87 | 4 – 17.502 | 13.000 | Ø110/210 |
| N97 | 7 – 20.052 | 18.000 | Ø120/210 |
